ysyx

FPU 协处理器与扩展指令

中国研究生创芯大赛

2024/05/19

1 相关概念

1.1 协处理器

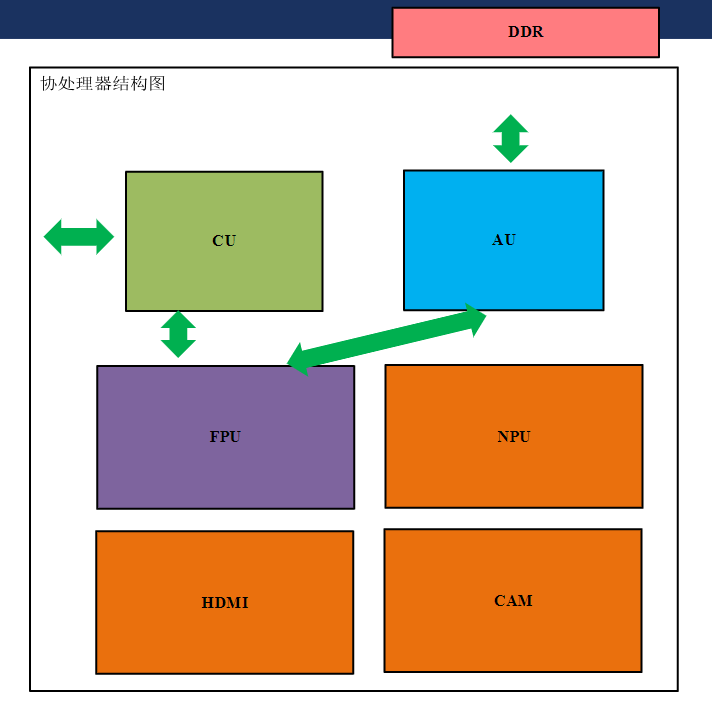

协处理器基本架构如下图所示：

1.1.1 CU

CU（Control Unit）：控制单元，负责指导和协调整个处理器的工作流程。CU解码指令、控制数据流、管理寄存器和执行单元之间的数据传输，确保指令按照正确的顺序和时间执行

1.1.2 AU

AU（Arithmetic Unit）：算术单元，负责执行算术运算，包括加法、减法、乘法、除法等数值计算操作。AU通常包括整数运算单元（Integer Unit）和浮点运算单元（Floating Point Unit），用于处理整数和浮点数的运算。

1.1.3 FPU

FPU（Floating Point Unit）：浮点运算单元，是处理器中的一个专门模块，用于执行浮点数的运算操作。FPU 负责执行诸如加法、减法、乘法、除法以及其他浮点数运算的操作。

1.1.4 NPU

NPU（Neural Processing Unit）：神经网络处理单元，专门用于执行神经网络推理和训练任务的硬件加速器，具有高效、并行、低功耗和定制化等特点。

1.1.5 Others

DDR（Double Data Rate）是一种内存类型，它在每个时钟周期传输两次数据，从而实现了比传统内存更高的数据传输速率。DDR 内存通常用于计算机系统中作为主存储器，用于存储程序和数据。DDR 内存的速度通常以频率（例如 DDR3-1600、DDR4-3200）来表示，表示每秒传输的数据次数。

CAM（Content-Addressable Memory）是一种具有快速查找功能的存储器，它能够根据数据内容来查找存储的数据，而不是根据地址。CAM 内存通常用于高速缓存、路由表和网络设备中的数据查找操作，以提高查找速度和效率。

HDMI（High-Definition Multimedia Interface）是一种数字化音视频接口标准，用于传输高清晰度音视频信号。HDMI 接口通常用于连接电视、显示器、投影仪、游戏机、计算机等设备，以实现高质量的音视频传输和显示。HDMI 接口支持多种分辨率和音频格式，并可以通过单一的电缆传输音视频信号和其他数据。

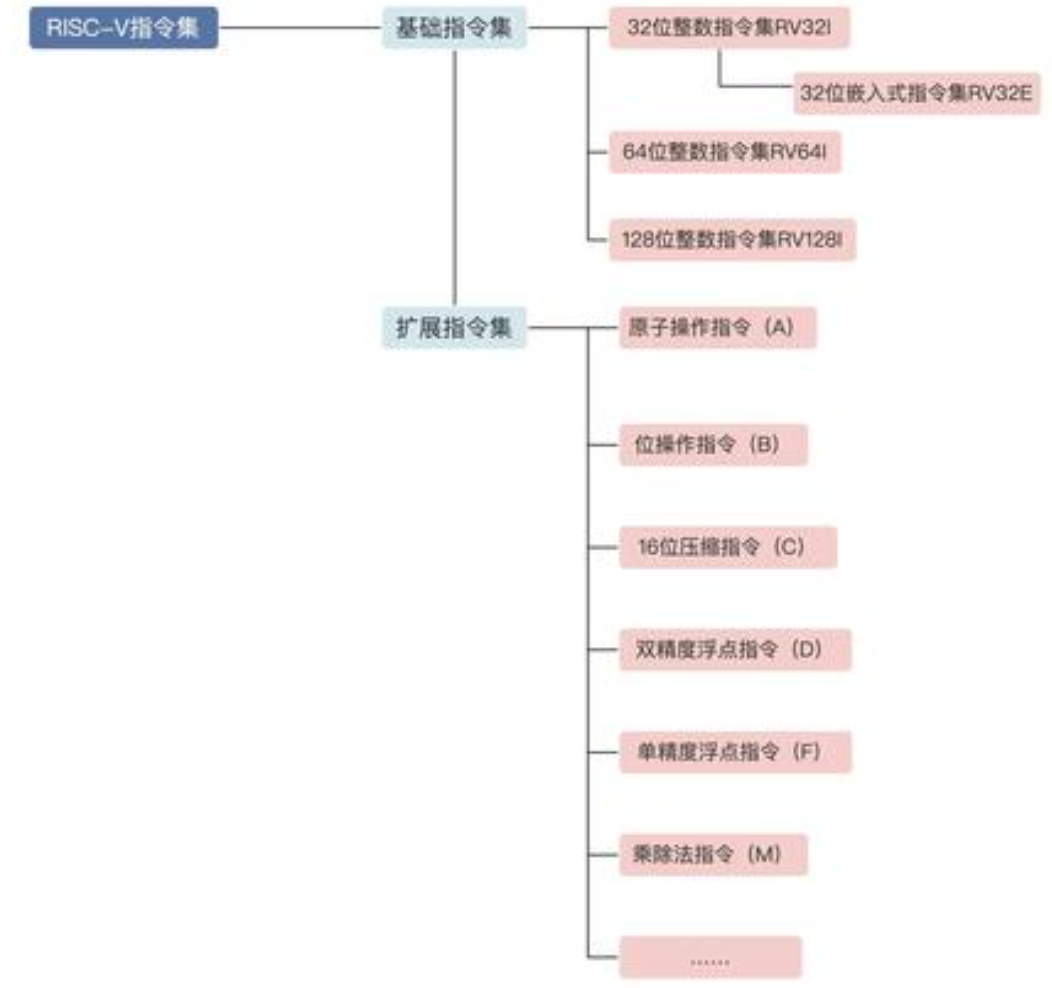

1.2 RISC-V 指令集

RISC-V 是一款开源指令集，其设计简洁高效模块化，适用于各种应用场景，并有良好的可移植性和可扩展性。RISC-V 指令集包括基本指令和拓展指令，这些指令被设计用于执行各种计算任务和操作。

RISC-V指令集

1.2.1 基本指令

整数指令集 I 包括算术、逻辑、分支、访存（访问内存）指令等，已经可以实现一个完整的软件栈。根据寄存器位宽和地址空间不同，其分为32、64、128位三种不同类型。

1.2.2 拓展指令

若CPU有更多的功能要求，可以在基础指令的基础上组装扩展指令，扩展指令主要有以下这些：

M：乘除法、取模求余指令
F：单精度浮点指令
D：双精度浮点指令
Q：四倍浮点指令
A：原子操作指令，例如常见的cas（compare and swap）指令
C：压缩指令，主要用于改善程序大小
G：= I+M+A+D+F，表示通用处理器所包含的指令集

1.2.3 指令格式

RISC-V指令根据格式特点可以分为六种类型（Type）：

R Type：用于寄存器——寄存器之间的操作（Register）
I Type：短立即数及内存访问操作（Immediate）
S Type：用于内存store操作（Store）
B Type：用于条件跳转操作（Branch）
U Type：用于长立即数操作
J Type：用于无条件跳转操作（Jump）

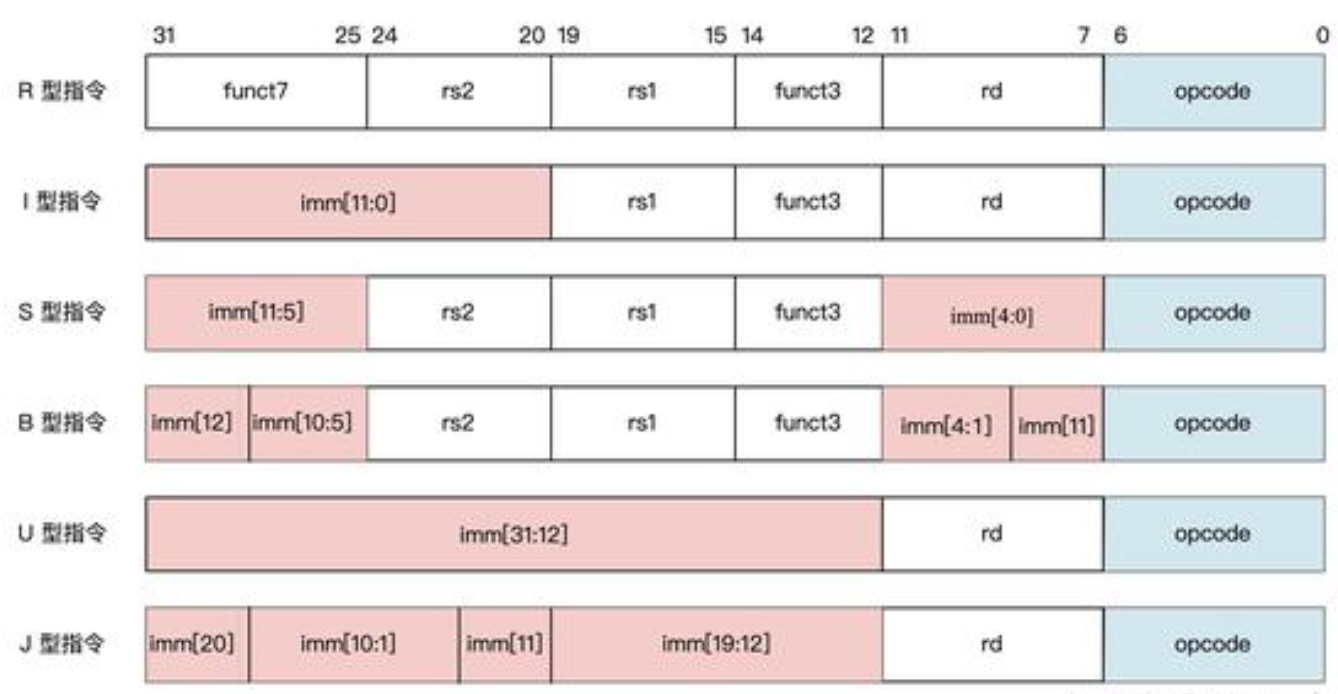

1.2.3 指令格式

指令格式

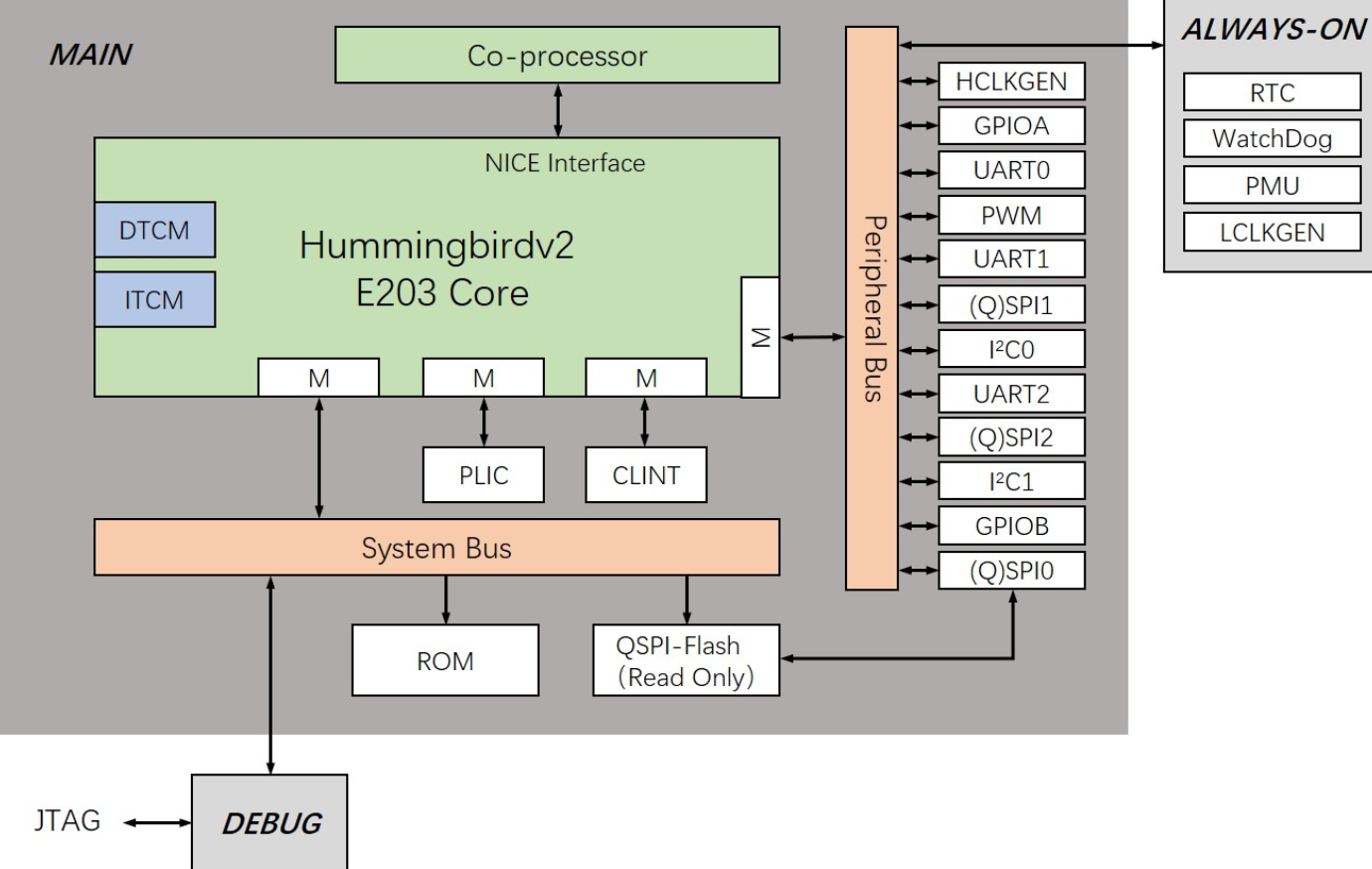

1.3 蜂鸟 E203

蜂鸟 E203 是一款基于 RISC-V 开源指令集架构的处理器，其 CPU 核心通过实现 RISC-V 指令集，实现了高性能、低功耗、可拓展的处理能力，适用于各种嵌入式系统和物联网设备。

蜂鸟E203

1.3.1 总线架构

E203 使用了 nice 总线作为内部总线架构，nice 总线具有低延迟、高吞吐量的特点，能够有效地连接 CPU、内存、外设等各个部件，实现指令或数据的快速传输和处理。

E203 支持指令拓展功能，可以根据具体的应用需求扩展和优化指令集，以提高处理器的性能和功能。通过指令拓展功能，可以实现针对特定应用场景（如浮点并行加速）的优化指令，加速特定算法和操作的执行，从而提高整体系统的性能和效率。

2 协处理流程

2.1 基本流程

蜂鸟 E203 通过 nice 总线中的通道将主处理器上的R型拓展指令传输到协处理器，协处理器执行拓展指令，数据写入DDR，并将处理结果传回主处理器。

stateDiagram

    state 主处理器 {
        Insn --> Req
        Req
        MRes
        MRes --> MSign
    }

    Req --> Res
    MReq --> MRes
    Res --> Req
    MRes --> MReq
    MRes --> DDR
    DDR --> MRes


    state 协处理器 {
        Res
        MReq
        Data --> MReq
        Res --> ISign
    }

2.1.1 通道

请求通道【主->协】（Request Channel）：主处理器处于流水线 EXU 级时解码到 R型拓展指令，向协处理器发送请求，并将指令的编码信息和源操作数传输到协处理器。
反馈通道【协->主】（Response Channel）：协处理器执行拓展指令，执行完毕传输回主处理器反馈结果。
存储器请求通道【协->主】（Memory Request Channel）：协处理器向主处理器发送存储器读写请求，将运算结果传输到存储器。
存储器反馈通道【主->协】（Memory Response Channel）：主处理器向协处理器发送存储器读写结果。

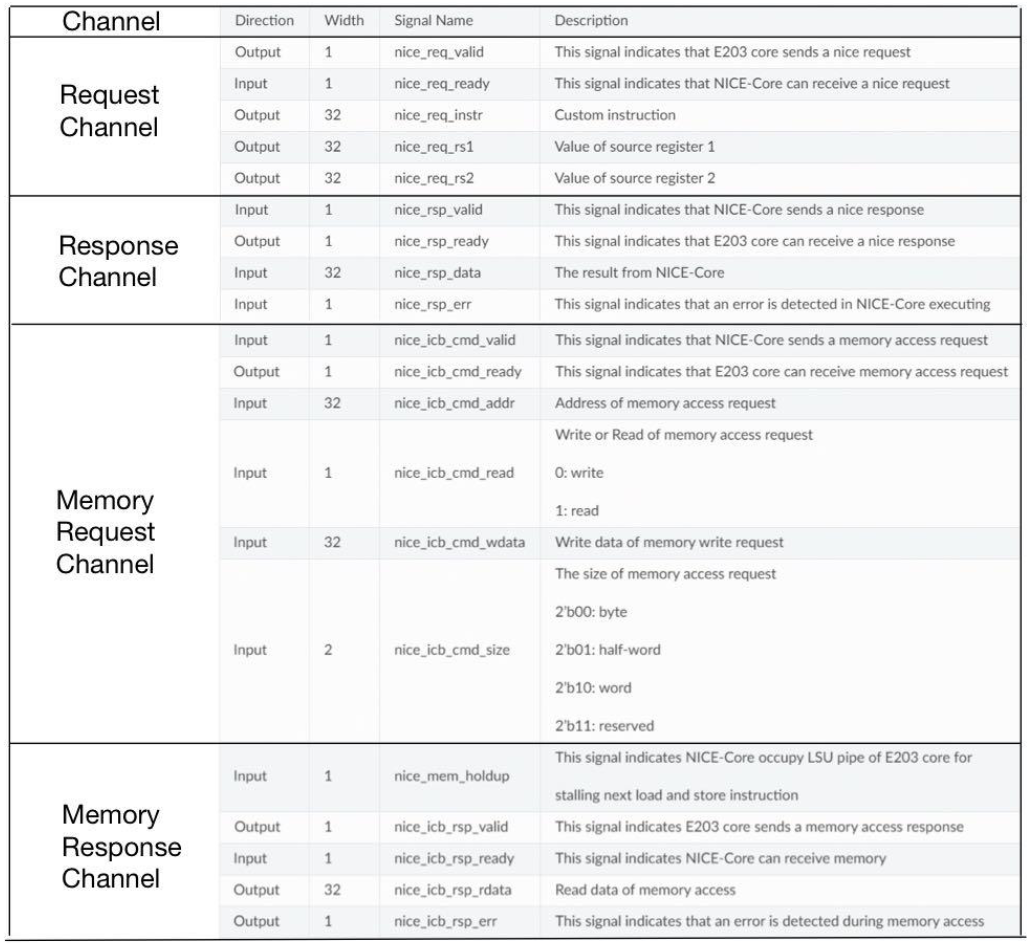

2.1.2 通道参数

通道参数：

3 项目说明

3.1 项目目标

项目目标：通过给蜂鸟 E203 添加协处理器，设计 R 型拓展指令与 NMS 算法，实现对图像目标检测算法的加速。

项目细则：

软件部分：
1. RISC-V R型指令设计
2. NMS 算法设计
3. 软件功能验证
硬件部分：
1. AU 组件设计
2. CU 组件设计
3. FPU 组件设计
4. 硬件上版验证
对比实验：
1. 数据集
2. 评价指标

3.2 软件部分

3.2.1 NICE指令格式

为了方便用户扩展自定义指令，RISC-V ISA在32位指令中预定义了4组自定义指令类型（Custom-0、Custom-1、Custom-2、Custom-3），每组都有自己的操作码。

Custom-0:
........ ........ ........ .00010..
Custom-1:
........ ........ ........ .01010..
Custom-2:
........ ........ ........ .10110..
Custom-3:
........ ........ ........ .11110..

3.2.2 自定义指令设计

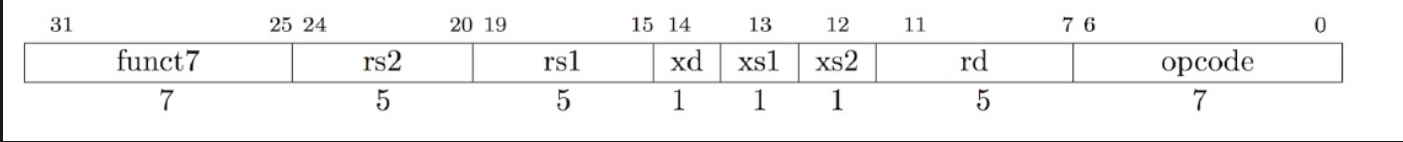

在 E203 Core 中，用户可以使用这 4 个自定义指令组（Custom-0、Custom-1、Custom-2、Custom-3）进行 NICE 扩展，下图显示了 NICE 指令格式的详细信息： RISC-V指令集

域	描述
opcode	选择 Custom 指令
rd	目的寄存器索引
xs2	设置该值：rs2会被读入
xs1	设置该值：rs1会被读入
xd	设置该值：rd会被写入
rs1	源操作数 1 的索引
rs2	源操作数 2 的索引
funct7	自定义 7 位操作码

3.2.3 NICE指令设计

指令	功能	编码
insn1	将数据写入FPU的Buffer内	`.insn r 0x7b, 1, 1, %0, %1, %2`
insn2
insn3
insn4
insn5
insn6

3.2.4 具体代码

// insn.h
#ifndef __INSN_H__
#define __INSN_H__

#include <hbird_sdk_soc.h>

// ============================================================================= //
//                       Design of R-Type FPU Instructions
// ============================================================================= //

// custom insn1: Write data to FPU Buffer.
// rs1: Register index of source data address
// rs2: Register index of source data length (0 : 128 : 2048)
__STATIC_FORCEINLINE uint32_t custom_insn1(uint32_t rs1, uint32_t rs2) {
	// Set no rd return: zero register
	int zero = 0;
    asm volatile (
    // .insn r opcode, func3, func7, rd, rs1, rs2
       ".insn r 0x7b, 1, 1, %0, %1, %2"
             :"=r"(zero)
             :"r"(rs1), "r"(rs2)
     );
	return 1;
}

// custom insn2: Add two floats in FPU, and get result.
// rs1: Register index of source data address
// rs2: Register index of result of two floats' addition
__STATIC_FORCEINLINE uint32_t custom_insn2(uint32_t rs1, uint32_t rs2) {
	// Set no rd return: zero register
	int zero = 0;
    asm volatile (
    // .insn r opcode, func3, func7, rd, rs1, rs2
       ".insn r 0x7b, 1, 2, %0, %1, %2"
             :"=r"(zero)
             :"r"(rs1), "r"(rs2)
     );
	return 2;
}

// custom insn3: Get softmax result from FPU.
// rs1: Register index of result of softmax layer addition
__STATIC_FORCEINLINE uint32_t custom_insn3(uint32_t rs1) {
	// Set no rd return: zero register
	int zero = 0;
    asm volatile (
    // .insn r opcode, func3, func7, rd, rs1, rs2
       ".insn r 0x7b, 1, 3, %0, %1, x0"
            :"=r"(zero)
             :"r"(rs1)
     );
	return 3;
}


// custom insn4: Define if use FPU float2fixed-point module.
// rs1: Bool value (0: No Use, 1: Use)
__STATIC_FORCEINLINE uint32_t custom_insn4(uint32_t rs1) {
	// Set no rd return: zero register
	int zero = 0;
    asm volatile (
    // .insn r opcode, func3, func7, rd, rs1, rs2
       ".insn r 0x7b, 1, 4, %0, %1, x0"
             :"=r"(zero)
             :"r"(rs1)
     );
	return 4;
}

// custom insn5: Load data from DDR. (DDR -> Mem)
// rs1: Register index of data address in memory. (Where to write data. len: 128 word = int[128])
// rs2: E203 array index. (Where to fetch data)
__STATIC_FORCEINLINE uint32_t custom_insn5(uint32_t rs1, uint32_t rs2) {
	// Set no rd return: zero register
	int zero = 0;
    asm volatile (
    // .insn r opcode, func3, func7, rd, rs1, rs2
       ".insn r 0x7b, 1, 5, %0, %1, %2"
            :"=r"(zero)
            :"r"(rs1), "r"(rs2)
     );
	return 5;
}

// custom insn6: Write data to DDR. (Mem -> DDR)
// rs1: Register index of data address in memory. (Where to fetch data. len: 128 word = int[128])
// rs2: E203 array index. (Where to write data)
__STATIC_FORCEINLINE uint32_t custom_insn6(uint32_t rs1, uint32_t rs2) {
	// Set no rd return: zero register
	int zero = 0;
    asm volatile (
    // .insn r opcode, func3, func7, rd, rs1, rs2
       ".insn r 0x7b, 1, 6, %0, %1, %2"
            :"=r"(zero)
            :"r"(rs1), "r"(rs2)
     );
	return 6;
}


#endif

参考资料

[RISC-V ISA Manual Github](https://github.com/riscv/riscv-isa-manual)

[RISC-V 指令集介绍 Zhihu](https://zhuanlan.zhihu.com/p/558799873)

蜂鸟E203协处理器参考示例

NucleiStudio 和 vivado 软硬件联合仿真

蜂鸟 E203 介绍

[纯C实现NMS算法 CSDN](https://blog.csdn.net/qq_41384531/article/details/126183162)

蜂鸟E203协处理器指令集参考
