神经网络加速器设计

LancerStadium

1 方案设计

1.1 加速指标

对于神经网络加速器来说，需要考虑的主要指标有：

目标：最大化计算速度，最小化资源占用。

1.2 加速模拟

加速器验证思路：

  1. 使用Python/C++编写模块相同功能函数；
  2. 为硬件模块与软件函数搭建对应testbench，记录模拟结果；
  3. 对比两者输出数据是否一致（随机抽样验证）；
  4. 若发现错误，修改模块，并重新验证。

1.3 关键算子

1.4 加速方案

1.5 加速器分类

++++

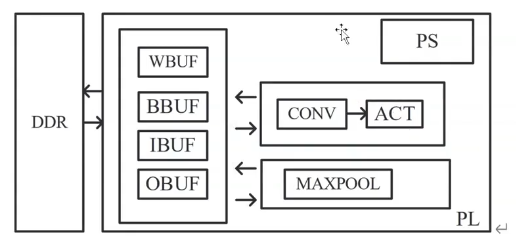

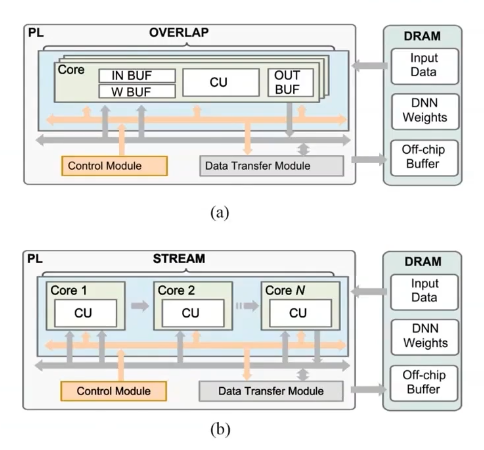

对于重叠模式下的架构：这些PE算子可跨层复用，但使用了片外DDR，由PS与PL通信控制，计算延迟受限于通信带宽。

++++

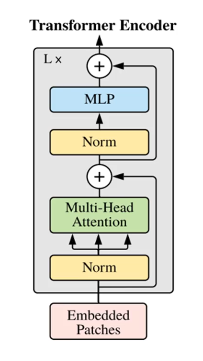

其他加速器：

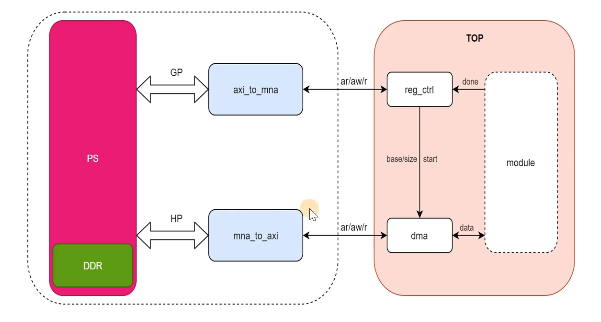

1.6 PS & PL

1.7 浮点量化

半精度浮点数float16：常用于实现加速器中的浮点数运算。其结构：

    |S|   E   |     M     |
  16| |14   10|9         0|

    FP16 = (-1)^S * 1.M * 2^(E - 15)
    Range: [5.96*10^-8, 6.55*10^4]

++++

1.7 整型量化

1.8 低功耗设计

待定

2 模块加速

2.1 Conv模块加速

对卷积层进行模块分解：

2.1.1 Convolution Layer

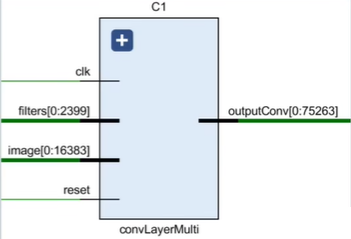

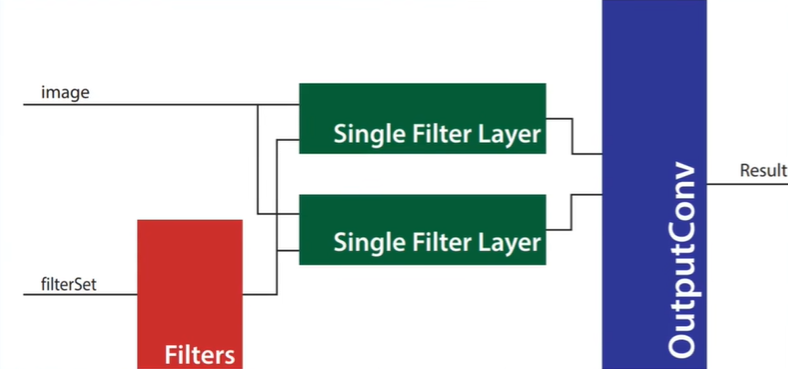

一个卷积层有多个卷积核（Filter），image输入到不同的核得到不同的特征（Feature），自顶向下先观察Multi Filter Layer，其输入图像和六个卷积核，输出卷积结果。

网络ConvLayerMulti层输入矩阵规模：image 32*32, filterSet 5*5

++++

模块ConvLayerMulti层输入：

    image:       1 *        32 * 32 *   16   = 16384
    filters:     6 *        5 * 5 *     16   = 2400
    outputConv:  1 *        28 * 28 *   16   = 12544
                 ^ channel  ^ scale     ^ bitwidth

++++

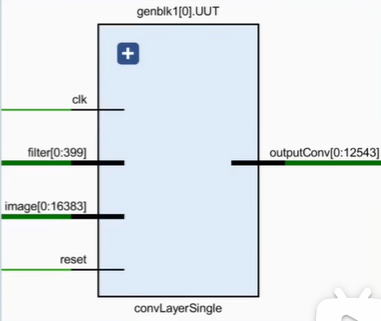

对于单个卷积核（Filter），再观察Single Filter Layer，其输入图像和单个卷积核，输出特征图（Feature Map）。

++++

模块ConvLayerSingle层输入：

    image:       1 *        32 * 32 *   16   = 16384
    filters:     1 *        5 * 5 *     16   = 400
    outputConv:  1 *        28 * 28 *   16   = 12544
                 ^ channel  ^ scale     ^ bitwidth

2.1.2 Convolution Unit

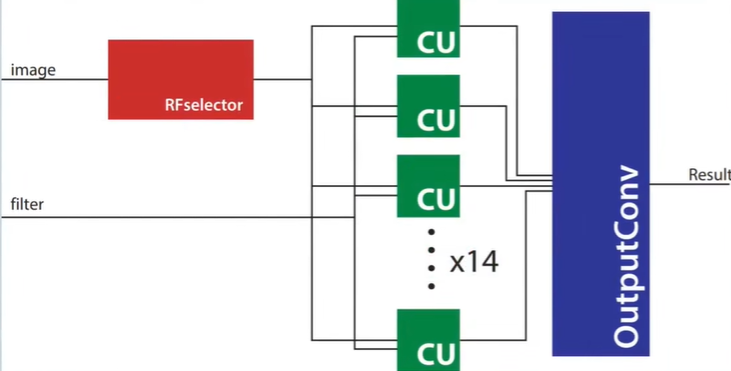

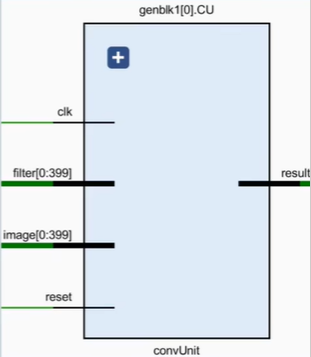

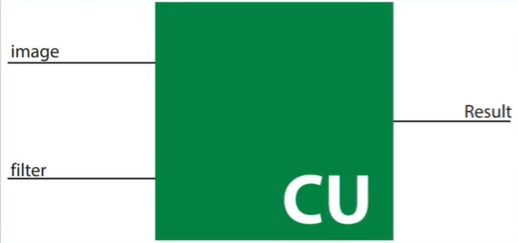

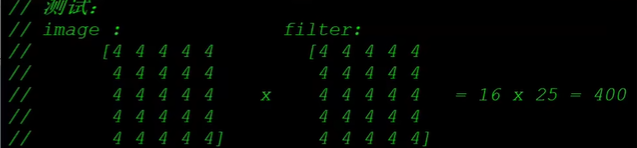

一个卷积核（Filter）与一个输入图像（Image）进行卷积运算，得到特征图（Feature Map），这个过程通过ConvUnit模块实现。

++++

CU模块循环使用PE模块实现一个窗口的卷积操作，并输出一个半精度浮点型（FP16）计算结果。注意：循环使用`PE`牺牲了速度换面积。

2.1.3 Processing Element

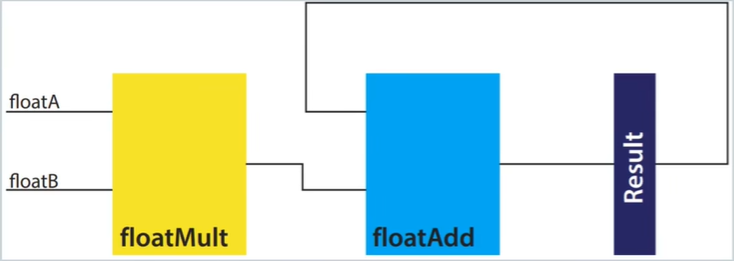

卷积进行的具体操作是点乘，这里本质上是浮点算子：mulf16乘、addf16加，这里通过PE模块实现。

++++

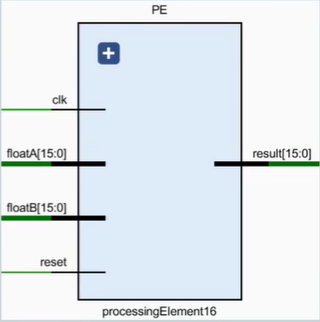

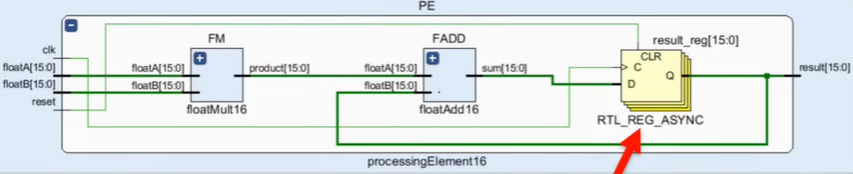

元素处理（PE）模块：执行具体卷积操作，即权重与数据相乘后累加。添加result_reg，将电路从组合逻辑转化为时序逻辑，保证数据同步。

++++

元素处理（PE）模块代码演示：


module PE(
    clk, rst,
    fA, fB, res
);
    parameter DATA_WIDTH = 16;  // 数据位宽

    input clk, rst;
    input [DATA_WIDTH-1:0] fA, fB;
    output reg [DATA_WIDTH-1:0] res;

    wire [DATA_WIDTH-1:0] mul_res;
    wire [DATA_WIDTH-1:0] add_res;

    // 1. 计算乘法结果
    mulf16 FMUL(.fA(fA), .fB(fB), .res(mul_res));
    // 2. 计算累加结果
    addf16 FADD(.fA(fA), .fB(fB), .res(add_res));

    always @(posedge clk or posedge rst) begin
        if(rst == 1'b1) begin
            res <= 0;
        end else begin
            res <= add_res;
        end
    end
endmodule

2.1.4 Softmax Layer

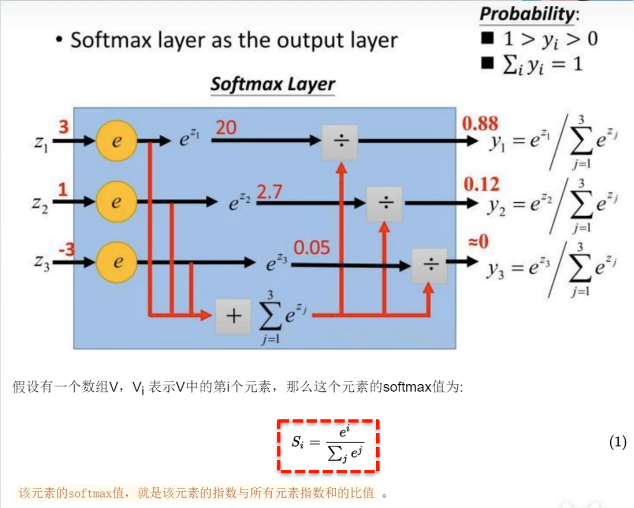

Softmax函数将输入归一化，求得各个类概率。输入规模与输出规模相同（400）。

++++

计算过程（时序逻辑）：

  1. 指数计算：将多个输入分别送到各自的exponet求指数，
  2. 计算指数和：加法器累加
  3. 求指数和倒数：使用FloatReciprocal计算
  4. 得到每个元素softmax值：乘法器计算

2.1.5 Exponent

指数模块exponent，求解$e^x$值，输入规模与输出规模相同（32），使用泰勒展开拟合：

\[e^x = 1 + x + \frac{x^2}{2!} + \frac{x^3}{3!} + \frac{x^4}{4!} + \cdots\]

2.2 Pool模块加速

对平均池化层分解：

2.2.1 Average Pool Layer

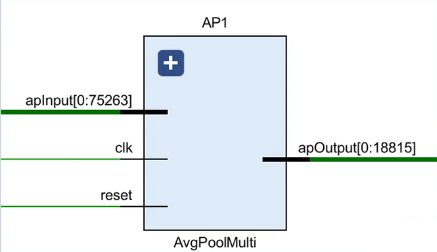

多通道平均池化层（Average Pool Multi）并行度为1，循环使用AvgPoolSingle完成所有通道的平均池化。(时序逻辑电路)

++++

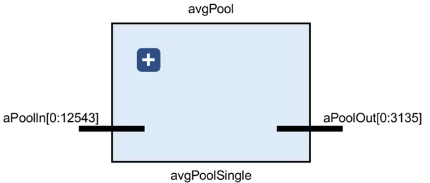

单通道平均池化（Average Pool Single）：全并行度，每个窗口都有一个AvgU运算模块。（组合逻辑电路）

2.2.2 Averaging Unit

平均池化单元（AvgU）：每个通道的平均池化操作：求输入的四个数（位宽16 * 4）的均值，先求和，再乘以0.25得到均值（位宽16）。（组合逻辑电路）

优化：插入寄存器形成pipline。

2.2 FC模块加速

对全连接层分解：

2.2.1 FC Layer

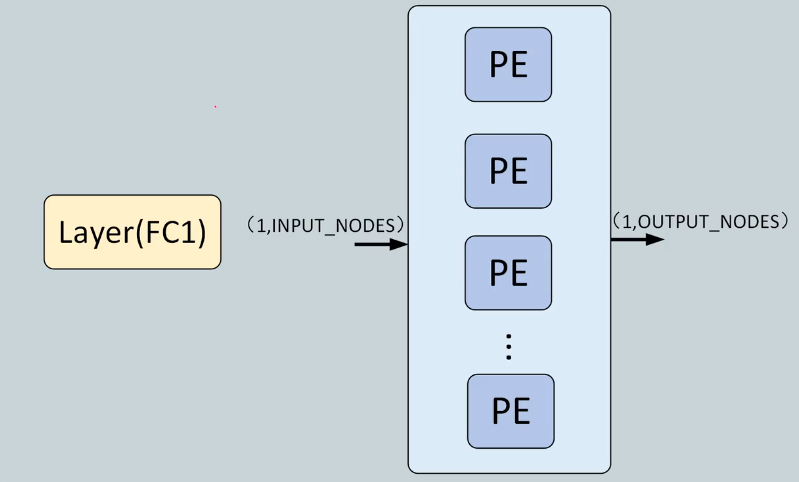

全连接层（Full Connection Layer）：进行线性计算，矩阵向量乘，向量和。

\[y = xW^T + b\]

注意：多层之间加上Tanh非线性激活函数。

2.2.2 PE

PE是一个乘法器和加法器实现，实现累乘和累加。

3 项目概览

3.1 项目目录

参考如下CNN加速器目录：

.
├── vivado_project          # 项目完整网络的vivado工程
├── conv_code               # 不同并行度的卷积模块代码
├── final_code              # 各模块以及网络顶层代码
│   ├── Part1. Convolution
│   ├── Part2. TanH Activation
│   ├── Part3. Softmax Activation
│   ├── Part4. Average Pooling
│   ├── Part5. Intergration
│   └── ...
├── test_scripts            # 各个模块验证脚本
│   ├── Test1. ANN Test
│   ├── Test2. TanH Test
│   ├── Test3. Text Files Test
│   ├── Average Pooling Python Code
│   ├── Convolution Python Code
│   ├── Softmax Python Code
│   └── ...
├── results                 # 仿真截图，综合报告，验证数据表格
├── weights                 # 卷积与全连接层权重和偏置数据
├── hw_design.pdf           # 项目硬件设计文档
└── README.md               # 项目介绍
